四参数组合探头EN500C


发布日期:2021-05-13 访问次数:

简介

EN500C型四参数组合探头,是本公司用于冷却塔风机安全监控系统中,一种非总线结构的通用型组合探头。它可与多种通用二次仪表,或计算机数据采集测控系统(DCS、PLC等)连接使用。

这种应用于风机减速箱安全运行监测的组合探头,在其内部分别集成了测量油温、X,Y,Z方向振动信号的传感、转换和变送电路,直接输出与这些安全参量对应的4~20mA标准电流信号,可以配接各种通用型二次仪表或计算机数字采集监控系统。

探头温度测量使用铂电阻传感器和半导体集成器件;用于振动测量的传感器,直接获取机械振动的加速度信号,经放大器、带通滤波器、一次积分、真有效值(RMS)变换器,将有效带宽内的振动波形进行真有效值转换;最终温度、三轴振动各产生4~20mA输出。

主要技术性能和指标

外型和安装结构:

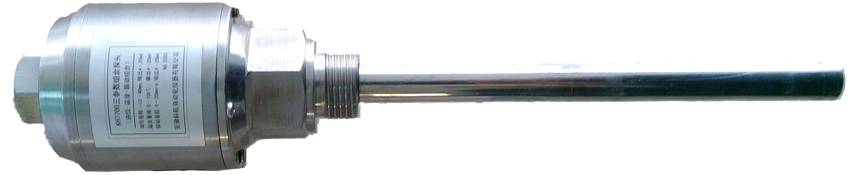

四参数探头,探头是以外螺纹形式,安装于风机减速箱的螺纹安装孔中,探杆插入减速箱内,从而获取减速箱中润滑油温度、润滑油油位和箱体振动信号,完成变送输出。螺纹规格和探杆插深需在定货时申明。见[图1]外型结构图。

鍥剧墖 1.png

温度测量特性 :

润滑油温度测量范围:0~100 ℃ , 温度测量综合误差:±1℃

振动测量特性:(X,Y,Z三个方向)

振动测量范围:0~20 ㎜/s ,测量输出与振动速度的有效值(RMS)成正比,振动测量频带范围:10~1000HZ,振动测量最大误差:<=±1㎜/s

信号输出特性:

两线电流型输出:DC/4~20mA ,要求无源电阻性负载。最大负载电阻:< 500欧姆

供电特性:

工作电压:DC/24V±4V,最高保护电压:DC/36V ,最大瞬时工作电流:80mA,内设电压极性反接保护。

环境特性:

环境温度范围:-20~80℃,环境湿度范围:0~100%(端口使用704硅橡胶密封)

电气连接:

每一个监测单元的电源正极分别接传感器的+24T(温度)、+24Z(Z轴)、+24Y(Y轴)、+24X(X轴)。接线参见[图2]探头接线原理示意图。如果各个监测单元的供电是同一个电源,则+24T、+24Z、+24Y和+24X必须连在一起。一般出厂无要求,电缆线为5芯,

接线参见[图3]探头接线原理示意图。

瀵硅薄 39.png

探头接线原理示意图(1)

瀵硅薄 40.png

探头接线原理示意图(2)

通常供货时已预先选装好一条五芯屏蔽电缆,电缆接线颜色对应关系如下:

红色:电源接+24T、+24Z、+24Y、+24X;

黑色:温度接GND-T;

绿色:Z轴接GND-Z;

蓝色:Y轴接GND-Y;

黄色:X轴接GND-X;

电缆屏蔽线:接SHLD;
