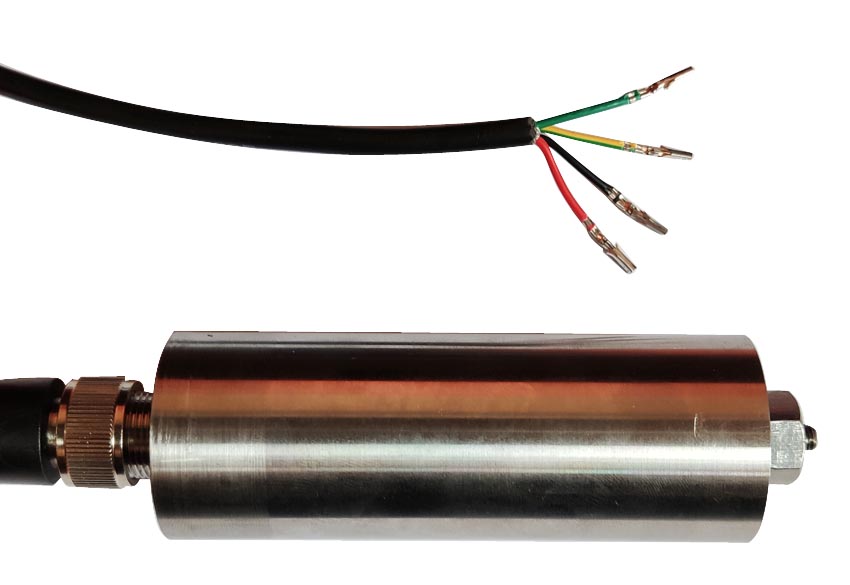

一体化智能振动传感器EN288


发布日期:2021-05-13 访问次数:

1、内置DSP数字信号处理器

2、内置包络值频域

3、内置速度频域

4、内置加速度振动传感器

5、带有RS485数字总线接口

6、内置FFT频谱分析

7、内置加速度时域、频域波形输出

8、可定制三轴输出

EN288数字式振动传感器是一个低费用的、具有内置数字处理器(DSP)的,带有RS485标准工业总线的振动传感器,它能将机械振动信号直接转换为数字化波形数据并转换成频谱,通过传感器的RS485接口传送到PLC/DCS/计算机。具有不锈钢防水外壳,使传感器适用于潮湿环境。

EN288是一个加速度传感器,非常适用于发电厂、造纸厂、燃气轮机和其它广泛的工业应用。在这些要求严格的领域所获得的知识和经验同样也应用在一些小型应用中,如柴油机、水泵、发电机等。

传感器内置的模数转换高频采样,采样率为25.6kHz, 采集到的加速度数据由DSP信号处理器进行加窗(汉宁窗)和FFT(傅立叶变换)分析,得出3200谱线的频谱,频谱的分析频宽为10kHz。传感器将该频谱通过485总线输出,输出模式可以是单次传输或连续更新传输,更新率为0.32秒一个3200谱线的频谱。传输模式由PLC/DCS/计算机通过485总线下传指令更改。

多达64个振动传感器可以连接成一个振动测量网络,连接到这个网络的主机(如PC计算机)可读取振动数据,并对数据进行分析,处理和显示。

特性

序号

项目

指标

1

振动传感器

压电式

2

传感器类型

加速度

3

振动测量范围

±50g

4

振动分辨率

16位

5

频率范围

0.5-10kHz 加速度

6

采样速率

25.6kHz

7

动态范围

>90dB

8

非线性

0.2%(全量程)

9

数据接口

RS485标准工业总线

10

最多联网传感器数量

64个

11

电源

15-24Vdc

12

运行环境

-40℃~+85

13

重量

约450g

14

尺寸

详细信息见下图

15

材质

304不锈钢

外形尺寸

鍥剧墖 33.png

振动传感器引线定义说明:

EN288振动传感器采用抗振不锈钢软管引线结构,4芯(6芯)屏蔽电缆为传感器提供电源和RS485通讯,信号的定义通过不同的电缆颜色来区别,下图说明了传感器信号定义。电缆信号定义表(仅供参考,以出厂定义为准)

电缆引线颜色

信号定义

说明

红色

电源+

供电电源:

24Vdc

黑色

电源-

黄色

通讯+

RS485通讯接口

绿色

通讯-
