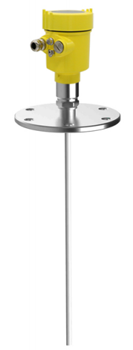

导波雷达物位计EN55


发布日期:2021-05-13 访问次数:

应用:腐蚀性液体鍥剧墖 117.png

测量范围杆式6米/缆式20米

过程连接螺纹/法兰

介质温度-40~120℃

过程压力-0.1~2.0MPa

精度±3mm

频率范围100MHZ~1.8GHZ

防护等级IP67

防爆等级ExdⅡC T4 Gb

信号输出4~20mA/HART(两线/四线)/RS485/Modbus

产品介绍

测量原理:

导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。

鍥剧墖 65.png

产品介绍

测量原理:

导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。

输入:

反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速

因空罐的距离E已知,则物位L为:L=E-D

输出:

通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

技术参数:

工作频率:100MHZ-1.8GHZ

测量范围:缆式:0-30m;杆式、同轴管式:0-6m

重复性:±2mm

分辨率:1mm

采样:回波采样55次/s

响应速度:>0.2S(根据具体使用情况而定)

输出电流信号:4-20mA

精度:±3mm

通讯接口:HART通讯协议

过程连接:G1"A/G1½"A螺纹

法兰DN50,DN80,DN100,DN150,DN200,DN250

过程压力:-0.1-4MPa

电源:24VDC(±10%)

纹波电压:1Vpp

耗电量:max 22.5mA

环境条件:温度-40℃~80℃

外壳防护/防爆等级:IP67/Exd IIC T4 Gb

两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线

电缆入口:2个M20*1.5或½"NPT(电缆直径5--9mm)

产品选型

仪表型号 探头类型 最大量程 材质

EN55 防腐蚀天线 20000mm 不锈钢套四氟

防爆

P 标准 (非防爆

I 本安 (Exib IIC T4 Gb)

D本安型+隔爆型(Exd[ib]IIC T4 Gb)

防腐探头

10mm

14mm

过程连接/材料

法兰DN50 PN16

法兰DN80 PN16

法兰DN100 PN16

法兰DN150 PN16

H法兰DN200 PN16

K法兰DN250 PN16

Y特殊约定

密封温度

P普通密封/-40~120℃

电子单元

2(4~20)mA/24V DC两线制

(4~20)mA/24V DC/HART两线制

(4~20)mA/24V DC/HART四线制

(4~20)mA/220V AC/HART四线制

外壳/防护等级/天线防护等级

P塑料/IP65

L铝/IP67

电缆接口

M M20*1.5

N½"NPT

编程/显示

V带

X不带

量程(mm)
