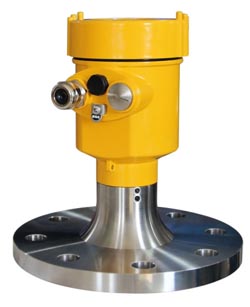

120G调频雷达物位计EN-LD1283


发布日期:2021-05-12 访问次数:


 conpic3-1.jpg应用: 液体 适合测量大部分液体产品

测量范围: 0~35米

过程连接: 法兰

过程温度: -40~130℃

过程压力: -0.1~2.5MPa

天线尺寸: 78mm透镜天线(PTFE整体填充天线)

精度: ±2mm

防护等级: IP67

频率: 120GHz

电源:四线/六线制(DC24V/AC220V )

防爆等级:Exd  IIC T6 Gb

外壳:铝 单腔/铝 双腔/ 塑料/不锈钢 单腔

信号输出:4...20mA/ RS485 Mod bus/继电器SPDT

原理

conpic1-3.JPG调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系:R=C(速度)*δf(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知,因此估算出频率差δf,便可得到雷达安装位置料面的距离R,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。

特点

1.毫米波雷达,超高频率,精度最高可达±2mm,最小盲区为0.05m。

2.透镜式天线、波速角小,适用于小直径罐体及罐内情况复杂的工况

3.能量集中、最远有效测量距离可达150m,相比于其他雷达产品具有更高的可靠性

4.更强的穿透性,在罐内有部分结晶的情况下也可以正常使用。

5.多种测量模式,快速测量模式下雷达反应时间小于1S

6.多种的透镜天线,适用性更强。

稳定性

120G调频雷达物位计适用各种复杂工况,在高温、高粉尘环境下同样能保证测量稳定性和精准度。

主要优势


EN-LD128X结构尺寸


EN-LD1283技术参数

过程连接:法兰 / 材质 304不锈钢,PP

天线型材:PTFE

外 壳:铸铝/ 不锈钢/塑料ABS

外壳和外壳盖之间的密封:硅橡胶

外壳视窗:聚碳酸酯

接地端子:不锈钢

供电电压:

四线制 :(12-24) V DC

功耗:max 80mA  DC24V/ 2W

允许纹波:  - <100Hz     Uss < lV、 - (100~100K) Hz        Uss < l0mV

双腔外壳:(198~242) V AC  四线制 / 110V AC  四线制

电缆参数:

电缆入口/插头:1个M20xl.5电缆入口、1个盲堵M20xl.5

接线端子:导线横截面2.5mm²

输出参数:

输出信号:(4~20) mA / RS 485 Modbus

分辨率:1mm

故障信号:电流输出不变;20. 5mA;22mA;3.9mA

积分时间:(0~20)s,可调

盲区:天线末端

最大测量距离:150米

测量间隔:大约1秒(取决于参数设置)

调整时间:大约1秒(取决于参数设置)

工作存储及运输温度:(-40~80) ℃

相对湿度: ˂ 95%

压力:Max. 2.5MPa

耐震:机械震动l0m/s² , (10~150)Hz

EN-LD1283 选型

EN-LD1283

许可证

P    标准型(非防爆)

D    隔爆型 (Exd IICT6

过程连接/材料

            A    法兰 DN80/不锈钢304+PTFE

B    法兰 DN100/不锈钢304+PTFE

C    法兰 DN125/不锈钢304+PTFE

D    法兰 DN150/不锈钢304+PTFE

E    法兰 DN200/不锈钢304+PTFE

Y    特殊定制

天线型式/材料

A  78mm透镜天线/PTFE

Y   特殊定制

电磁适配器/过程温度

A  标准型 PTFE/-60-150℃

B  隔热/PTFE/-60-220℃

C  隔热/石英玻璃/-60-300℃

D  隔热/石英玻璃//吹扫装置(-60-1000℃

E  隔热/水晶玻璃//吹扫装置(-60-1400℃

                     Y  特殊定制

电子单元

1  4~20mA/RS485接口/12-24VDC   四线/六线制

2  4~20mA/ RS485接口/220V AC// 四线/六线制

外壳材质/防护等级

A   铸铝/单腔 /IP67

B   不锈钢 304/单腔 /IP67

C   塑料 ABS/单腔 /IP65

D   铸铝 /双腔 /IP67

电缆进线

                                                            M   M20 x l. 5

N    ½″ NPT

调试方式

A   RS485/Modbus协议

B   蓝牙通讯

C   显示编程模块

D   RS485/Modbus协议 /显示编程模块

E   蓝牙通讯/显示编程模块

F   RS485/Modbus协议 /蓝牙通讯/显示编程模块
