阻旋式料位计EN-ZX55


发布日期:2021-05-11 访问次数:

主要技术参数

1、电源电压:AC220V、DC24V;

2、环境温度:-10~80℃;

3、输出信号:开关信号;

4、接点容量:AC220V/10A;

5、功耗:3W;

6、动作频率:6 转/分钟;

7、安装方式:法兰安装 HG20592-97 DN65 PN0.6 RF螺纹安装 G11/2”管螺纹

产品介绍

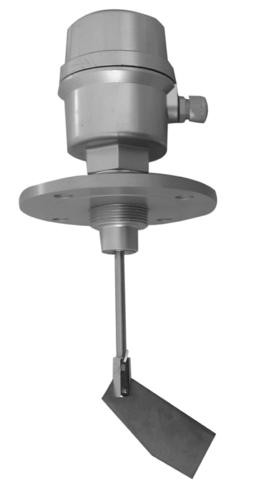

image707.jpeg.pngEN系列阻旋式料位控制器,广泛用于现代工业生产过程和仓储部门。用来对敞开式容器的粉状及颗粒状物料,进行料位检测或控制。其性能与目前国内生产的老式产品相比,具有技术先进、结构合理、性价比高等诸多优点,是替代进口的首选产品。本产品采用了全新的结构设计,具有如下特点:

1、主要裸露部件的材质均为不锈钢及铝合金制成,具有耐锈蚀、无污染、防潮、防尘等特点,食品设备或高尘等恶劣环境均可使用。

2、采用了机械过载保护装置,可有效地避免由于使用不当或非正常外力对电机所造成的损坏。

3、为适应各种物料的不同比重,用户可任选检测叶片的形状及规格。

结构原理

该系列控制器是采用微电机带动检测叶片以 6 转/分的转速旋转的。当被测物料的料位上升使叶片的转动受到阻碍时,检测机构便围绕主轴产生旋转位移。此位移首先使一个微动开关动作发出有料信号,随后另一个微动开关动作,切断电机电源使其停转。只要料位不变,此种状态便将一直保持下去。当料位下降检测叶片失去阻挡时,检测机构便依靠弹簧拉力恢复状态。首先一个微动开关动作接通电机电源,使其旋转, 随后另一个微动开关动作发出物料信号,只要没有物料阻挡检测叶片的转动,此种状态也将一直保持下去。

造型标记

EN-ZX55


阻旋式料位控制器



连接形式

1


法兰安装

2


螺纹安装

3


软轴连接(仅限于法兰安装)

4


长度可调型

安装方式


C


侧装

T


顶装

物料环境


P


常温

R


90~300℃


1


AC220V   24V DC

2


AC110V

3


DC24V


1


不防静电

2


防静电

检测长度




mm

外形与规格
